曝光機在實施圖像轉移之前需要將菲林上的Mark點（一般是空心圓環）和PCB板上的Mark點（一般是實心圓點）通過視覺對位套好，精度一般是1mil~2mil。

視覺部分使用四個相機，每個相機負責相應視野范圍內的菲林Mark和PCB板Mark點重合。

傳統手動曝光機，菲林與底板手工對位精度100um左右，重復定位靠人眼對位，勞動強度非常大，年輕人不愿意承擔，由于高精度、高速度的工藝需求，需要提高曝光機的核心競爭力。

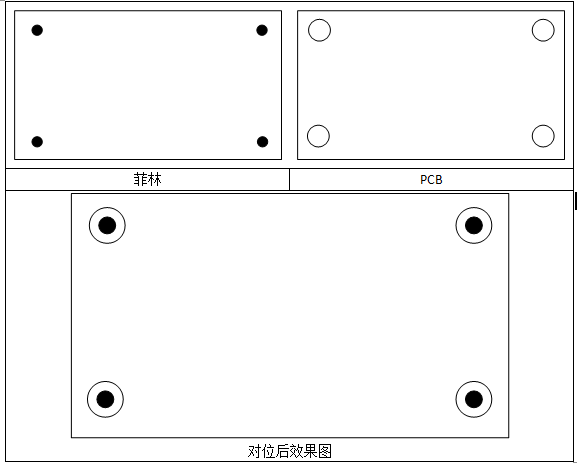

通過對位平臺的運動，使得模板和菲林重合，理想的對位情況：菲林圓形靶標的中心和PCB同心圓靶標的中心完全重合，即效果為兩圓心重合。

外層：孔最大? 即PCB板的孔為3.1725mm

上菲林? 次之?? 2.5mm（內徑為2.2mm）??? 2.2mm（內徑2.0mm）

下菲林 實心圓? 大小1mm或者0.8mm

如果你的工業生產線中，需要用得上機器視覺CCD對位方面的技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給一個合適你的方案，然后再聽取你的意見，再詳細洽談，最后即使沒能達成合作，我們也希望能多認識個朋友。
