一：檢測內容及要求

檢測工件面積：

Φ10.16mm*高4.05mm的樣件尺寸

檢測內容：

1:側面檢測樣件尺寸

2:底面檢測樣件內孔尺寸

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：900*800*1850 mm

型號:INTSOFT_302C

1:盈泰德科技視覺檢測軟件

2:工業電腦

3:顯示器19寸

4:工業相機: 2套：1個側面背光、1個底面背光

5:工業鏡頭: 2套：2套遠心定焦鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤、直振、控制器)。

三：1側面背光檢測方式

側面背光檢測效果原圖:

三：1側面背光檢測方式

側面背光檢測良品分析圖:OK

三：2底面背光檢測方式

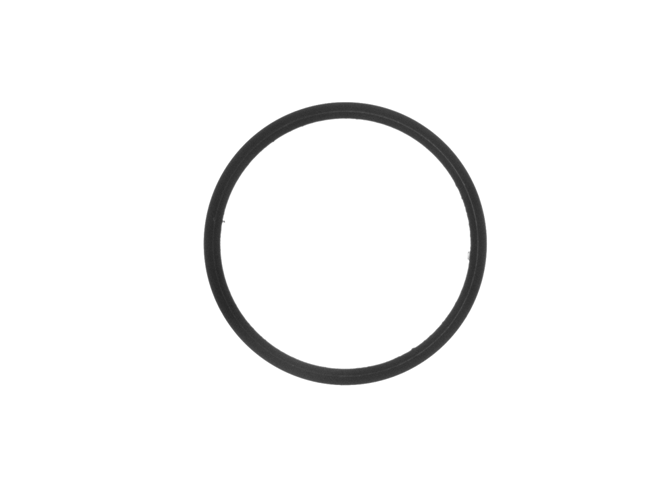

底面背光檢測效果原圖:

三：2底面背光檢測方式

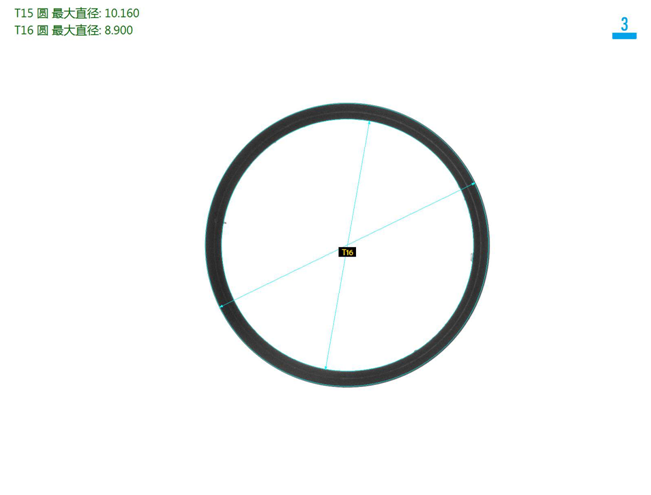

底面背光檢測良品分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:在流水線邊單獨安裝盈泰德視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度：0-50攝氏度；

空氣濕度：90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源： 交流220V，50Hz， 耗電＜1KVA

以上就是閉油環機器視覺檢測方案，如果你的工業生產線中需要用到類似的視覺檢測技術，那么不妨和我們盈泰德科技聊聊，我們會先根據你的需求分析，免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
