以電容、電阻、電感為代表的的被動元件常被稱為“電子之米”。
就想人類需要吃飯一樣，任何電子產品都離不開被動元件。但從去年下半年來，一些被動元件迎來漲價潮，廠商紛紛發布漲價函，當然，產品的質量也是必須去重視的，下面給大家介紹一例電容的自動視覺檢測外觀瑕疵缺陷的案例。了解機器視覺的人，都知道機器視覺技術，更省人工，讓產品更完美！
一、檢測內容及要求檢測內容： 最大尺寸直徑28mm*高8mm的產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 裂盒 | 正光檢測 | 可檢 |
| 2 | 漏芯 | 正光檢測 | 可檢 |
| 3 | 膠水 | 正光檢測 | 可檢 |
注明：視覺外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構設備型號：YTD-T300標準設備 外形尺寸：900*800*1850mm 組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | 盈泰德 | 1套 |
| 2 | 工業電腦 | 盈泰德定制 | 1套 |
| 3 | 顯示器 | PHILIPS19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 6套 |
| 5 | 相機調節模組 | 盈泰德定制 | 6套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 6套 |
| 7 | 光源 | 定制光學自適應光源 | 6套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | 盈泰德定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
三、樣件測試圖片:

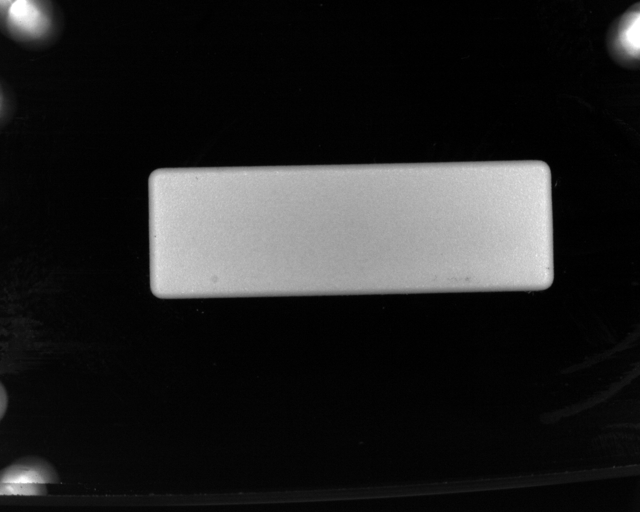

底部正光檢測原圖：
底部正光檢測良品分析圖：OK

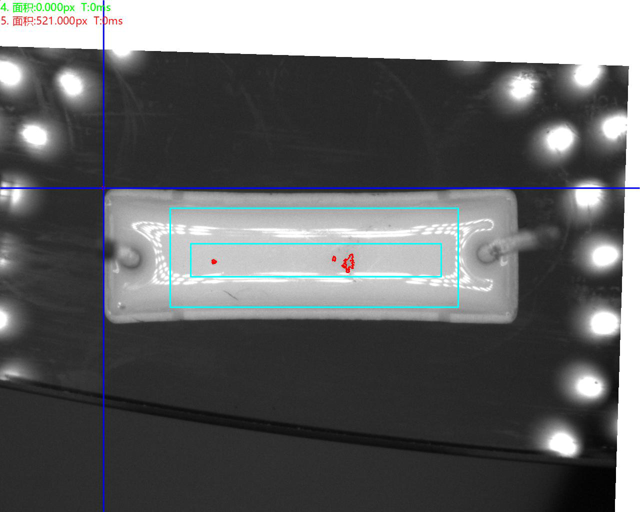

頂部正光檢測不良品分析圖：NG 不良特征： 氣泡 分析結果：可檢

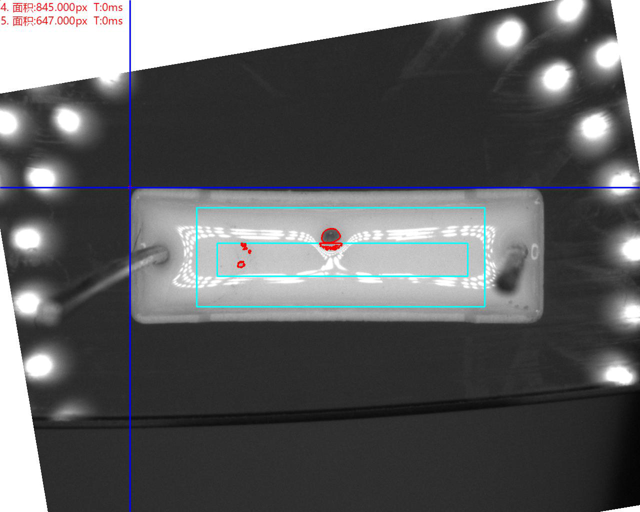

頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢

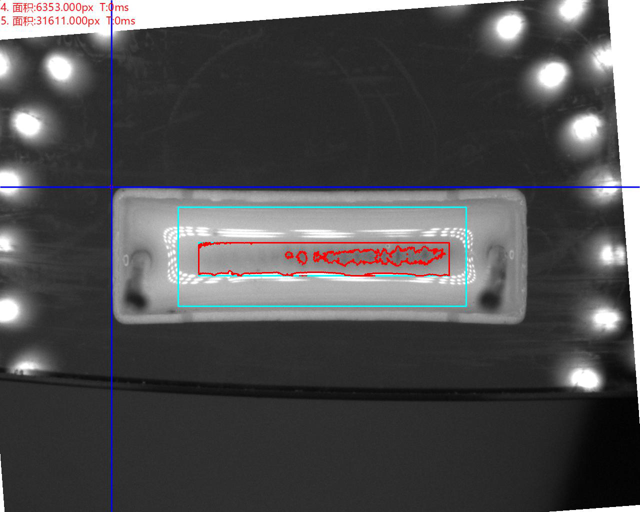

頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 漏芯 分析結果：可檢

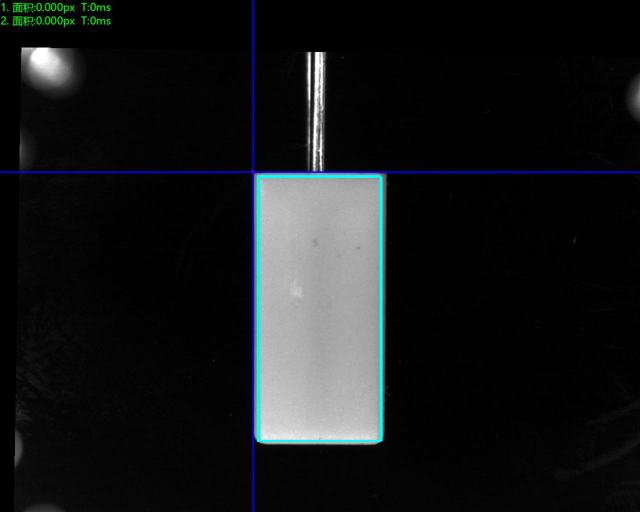

側面正光檢測良品分析圖：OK

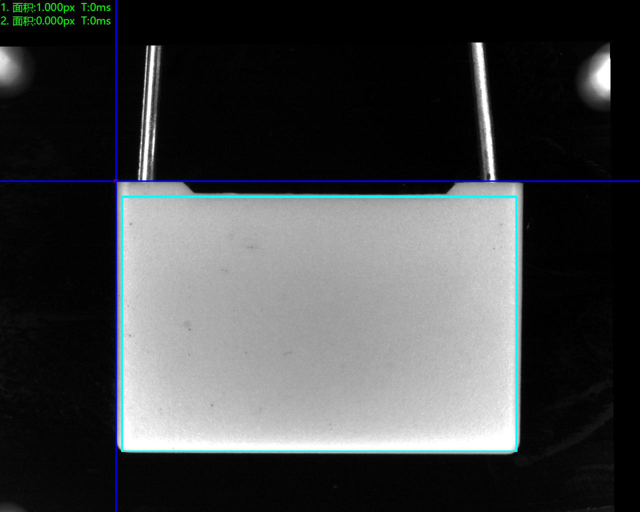

側面正光檢測良品分析圖：OK
視覺外觀檢測設備優勢
精確度高：人類視覺是64灰度級，且對微小目標分辨力弱；機器視覺可顯著提高灰度級，同時可觀測微米級的目標；
速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別；
穩定性高：機器視覺解決了人類一個非常嚴重的問題，不穩定。人工肉眼檢測是勞動非常枯燥和辛苦的行業，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。但是機器視覺檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。
信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。
如果你的工業生產線中需要用到視覺檢測類的技術，那么不妨和我們盈泰德科技聊聊，我們會免費從一個專業的角度來給你一個合適的方案，即使沒達成合作，我們也希望能多認識個朋友。
