在高效率，高速的生產車間里，由于單憑肉眼無法滿足100%的檢測精準度。

盈泰德視覺檢測系統應運而生，令任何瑕疵無處遁形。工廠可以通過其提供的產品標準圖像對生產品質進行自動檢測，提高產品質量。

（一）平坦度檢測的目的：

平坦度，是屬于形位公差中的一種，指物體表面具有的宏觀凹凸高度相對理想平面的偏差。在傳統的檢測方法中，平坦度的測量通常有：

塞規/塞尺測量法、高度規測量、視覺簡易檢測等不同檢測方法。由于其精度不高，常規最薄塞尺為10um，檢測效率較低，結果不夠全面。

（二）檢測要求：

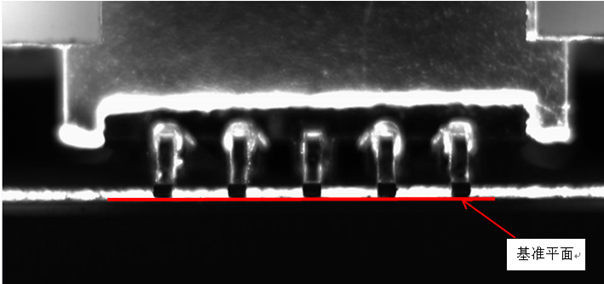

檢測針腳有無在同一基準水平面上。

（三）相機的安裝示意圖：

檢測pin腳工位相機安裝的方法，

（四）現有測量方法分析：

一、塞尺測量法，只需一套可隨身攜帶的塞尺就可隨時隨地進行平面度的粗測。目前很多工廠仍使用該方法進行檢測。

由于其精度不高，常規最薄塞尺為10um，檢測效率較低，結果不夠全面。

二、高度規測量耗時太長不適應現在工廠的生產步伐。

三、視覺簡易檢測，這個就相當于放大鏡一樣將產品放大在通過人眼判定，存在不確定性。

四、全自動視覺檢測，只需要人工在檢測完外觀后放到檢測機的輸送帶上，機器將自動檢測，檢測完成后將產品通過輸送帶輸出，包裝即可。

（五）軟件實現檢測的原理：

1、圖像獲?。旱谝徊奖阋杉R別的圖像。

2、參數設定：通過產品的檢測要求對軟件的檢測參數進行設定。

3、軟件分析：軟件將采集的圖像進行分析與設定的參數及模板庫做對比，判斷產品的好壞。

4、結果給出：軟件分析出產品的好壞，給出OK、NG信號，

全自動檢測機特點：

●??檢測精度高：可以達到±0.02mm，重復檢測精度±0.02mm。

●?非標定制，滿足用戶的不同需求。

●?自動CCD視覺檢測，降低人工檢測成本。

● ?檢測項目多，檢測范圍廣。

● ?數據顯示、自動判別“合格”或“不合格”。

●?測試數據可以保存：數據可以通過后臺Excel、txt保存。

●?品質保證：永久免費的技術支持，提供1年免費質保。

（六）部分不良產品軟件截圖：

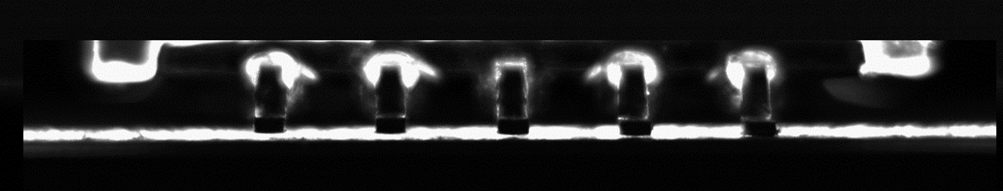

針腳翹起實物圖

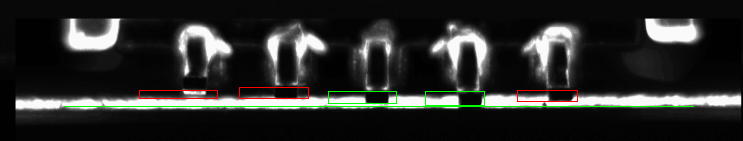

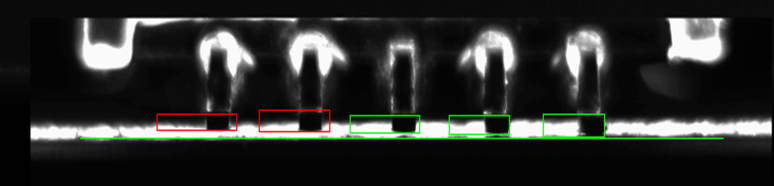

軟件測試效果圖

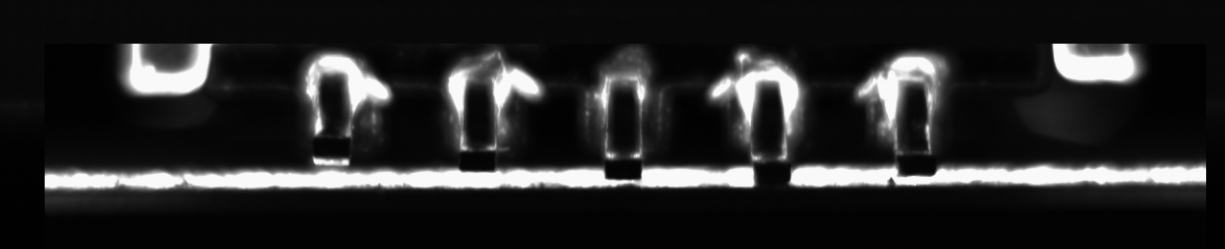

針腳翹起實物圖

軟件測試效果圖。
